Микрофабрика по просьбам потенциальных заказчиков освоила кустарно серийное производство светодиодных светильников и не только

Цвет подсветки по желанию заказчика - белый хол,белый теп,синий,красный,зеленый и желтый.

Для Carina E
Плафон центральный(люк) - 250 гр.
Плафон центральный(без люка) - 250 гр.
Плафон штурманский(люк) - 250 гр.

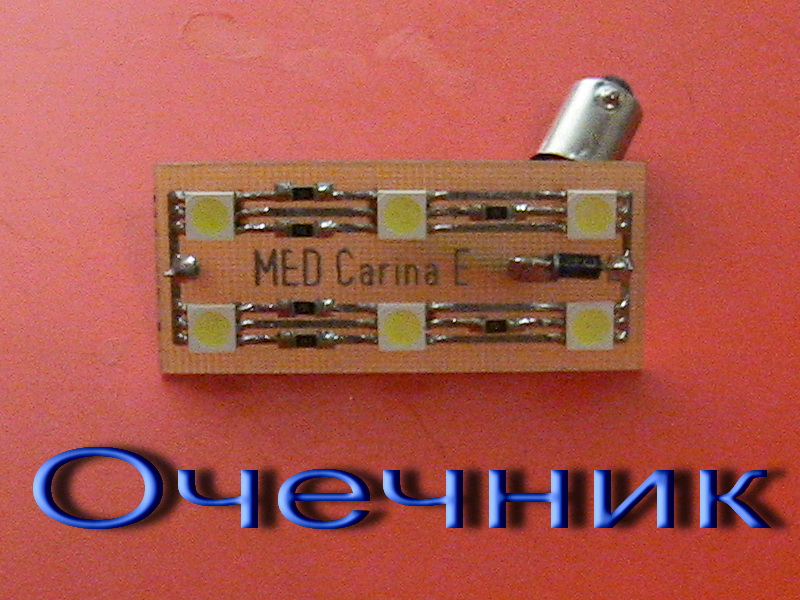

Плафон штурманский(очечник) - 200 гр(пара).

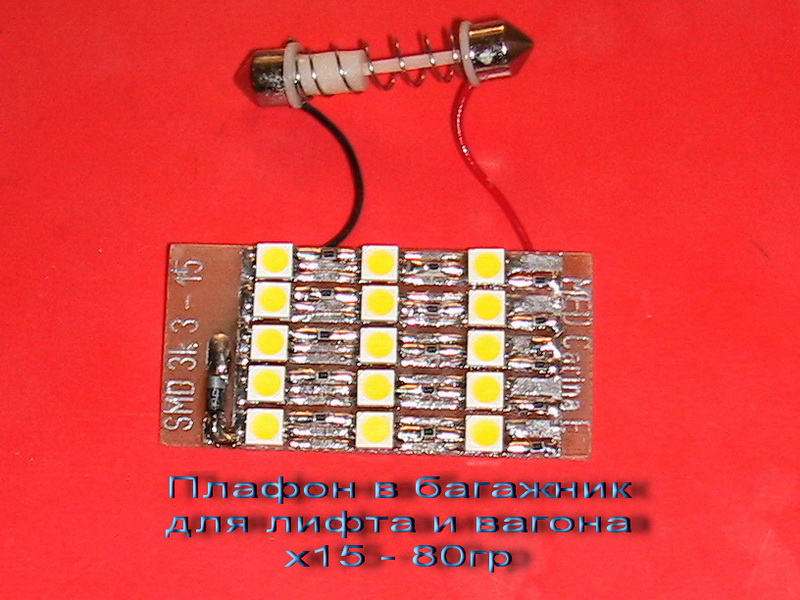

Плафон задний(лифтбек,вагон) - 200 гр.
Плата подсветки печки - 250 гр.
Т10 Габариты - 200 гр(пара).
Модуль подсветки прикуривателя - 50 гр.

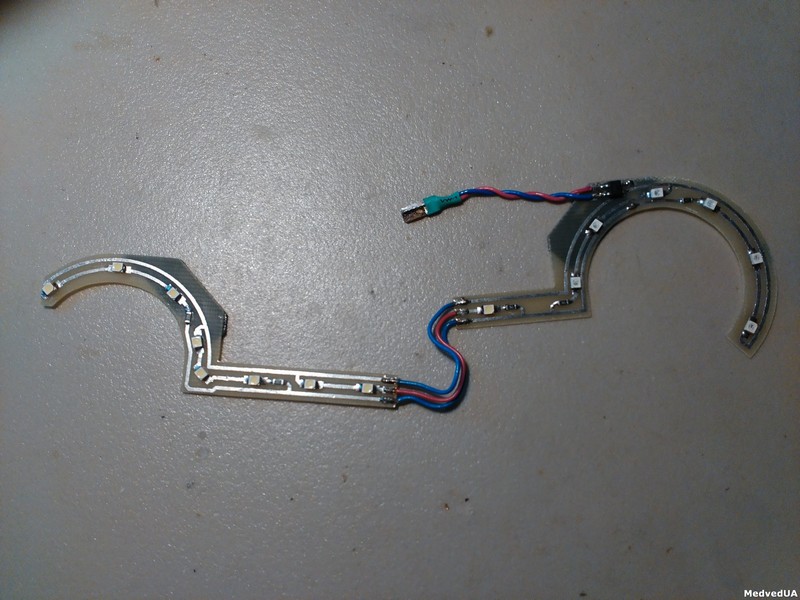

Посветка приборки супер яркая - комплект - 500 гр ( Т22VDO,Т18 ) - двухканальная.
Посветка приборки супер яркая - комплект - 700 гр ( только Т18 ) - трёхканальная.
Контроллеры подсветки приборок поставляются отдельно.

Для Camry V30

Плафон задний(багажник) - 200 гр.

Контроллеры

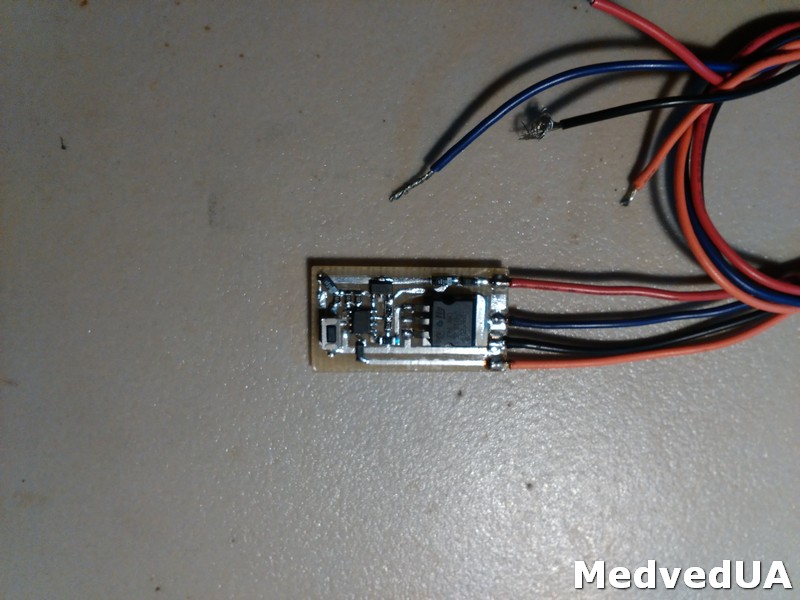

Контроллер ЛЕД подсветки трехканальный - 400 гр.
Диммер "вежливый свет" на микропроцессоре - 200 гр.
Контроллер ЛЕД подсветки двух канальный - 200 гр.

Монтаж модуля прикуривателя
Монтаж центрального плафона
Монтаж диммера салона
Схема подключения диммера приборки
Монтаж подсветки печки
Монтаж приборки Т22 и переделка штатного регулятора

Установка платы багажника Camry V30

Внимание методом обсуждений выяснено - в природе существуют два вида плафонов передних и центральных и форма и размеры плафонов не зависят от страны производства, а от комплектации(с люком или без).

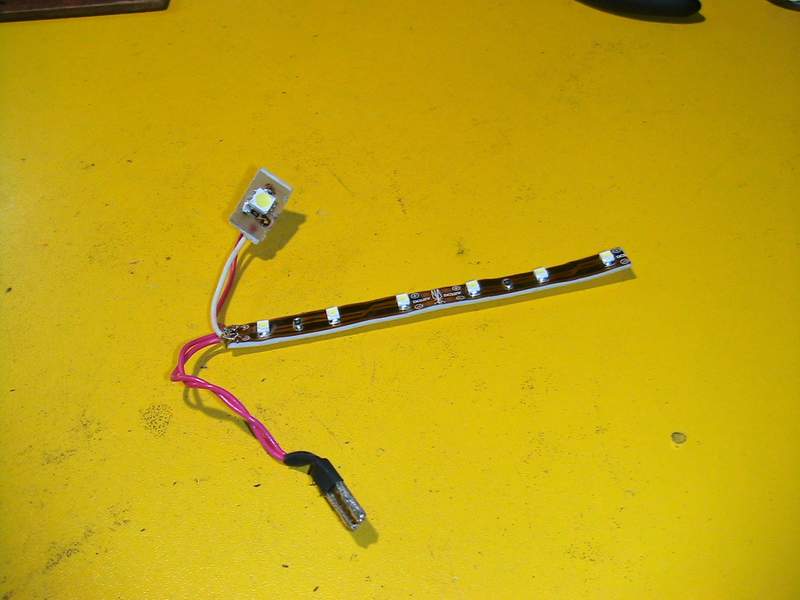

Модуль подсветки прикуривателя и пепельницы.

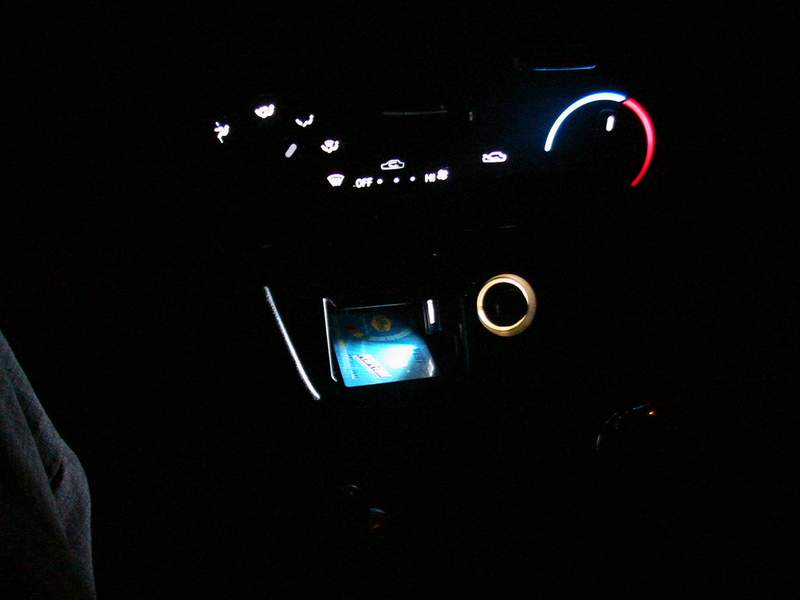

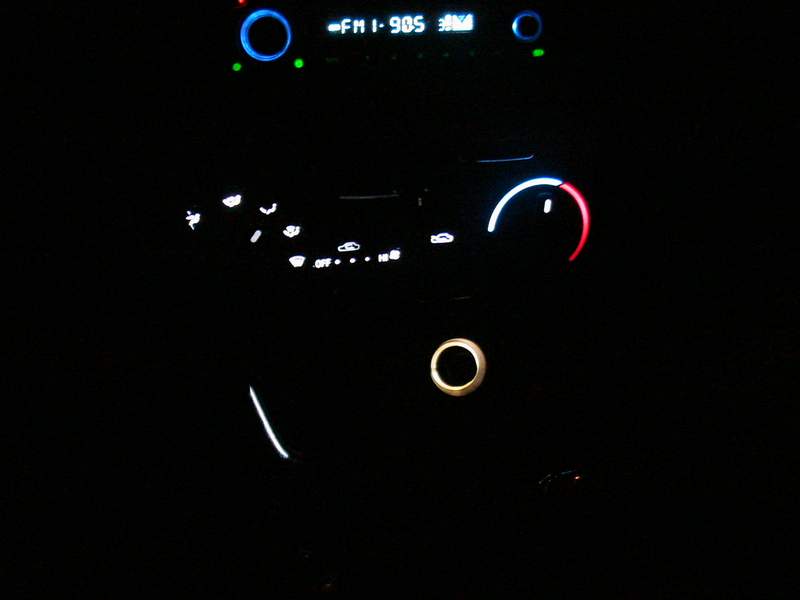

Внешний вид в машине в темноте.

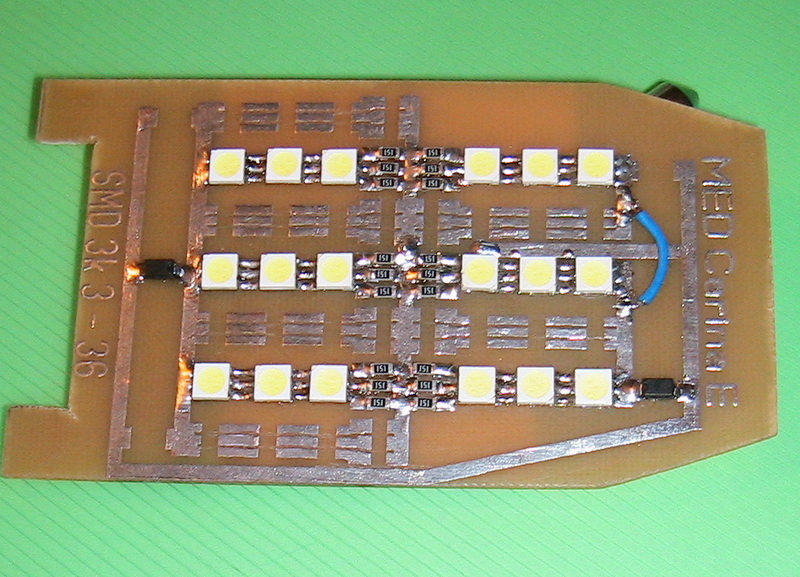

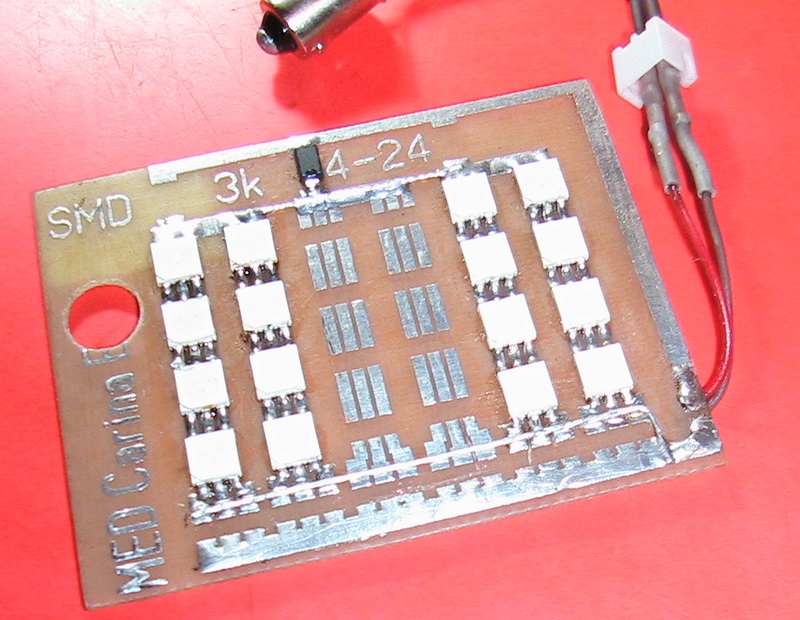

Плата центрального плафона в комплектации с люком.

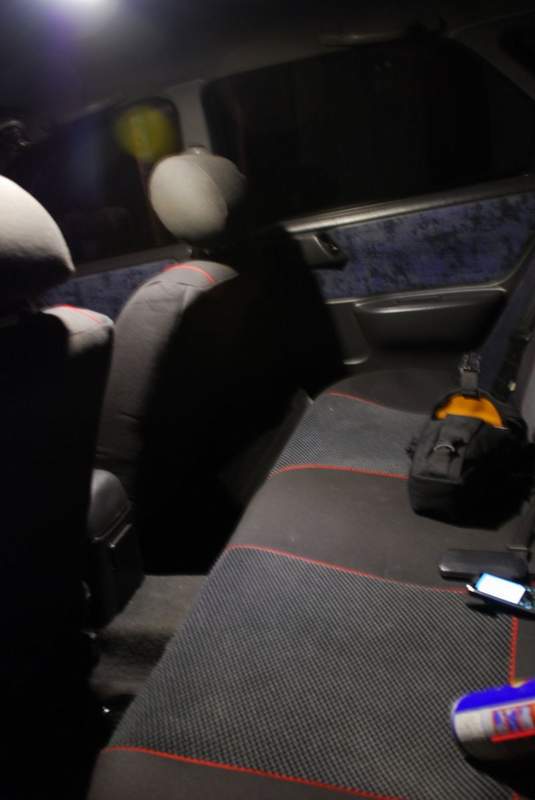

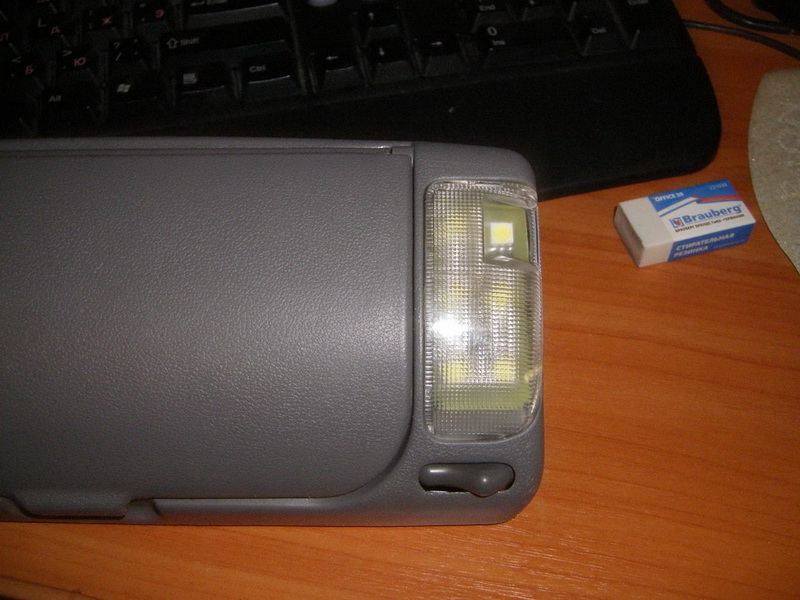

Светят они в салоне примерно так.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Жир, жир и еще раз жир! Видел в живую - блин, как заводская! Мне до такого уровня еще учиться и учиться... Медвед - мега респект!

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Теперь нада сформировать заказ на Одессу, я первый в списке. НАРОД ПОДТЯНИСЬ. Шоб заводик не простаивал)))))

Попутно вопрос. Сие чудо рукотворное станет во все плафоны центральные или есть отличия у нас?

_________________
было: Carina E, 7A-FE LB, Liftback, England, 06/95; GLi Spec.; EFI; EUROPE P/P;
стало: AUDI A6, 95', ААН V6-2,8.

Любые запчасти в наличии и под заказ PARTPRICE.COM.UA

Становится во все центральные плафоны, у меня вагон, Дима поставил по моим размерам на лифт , на седане он такойже.
Фото плафона имеется здесьhttp://carinae.com.ua/forum/viewtopic.php?t=1222

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

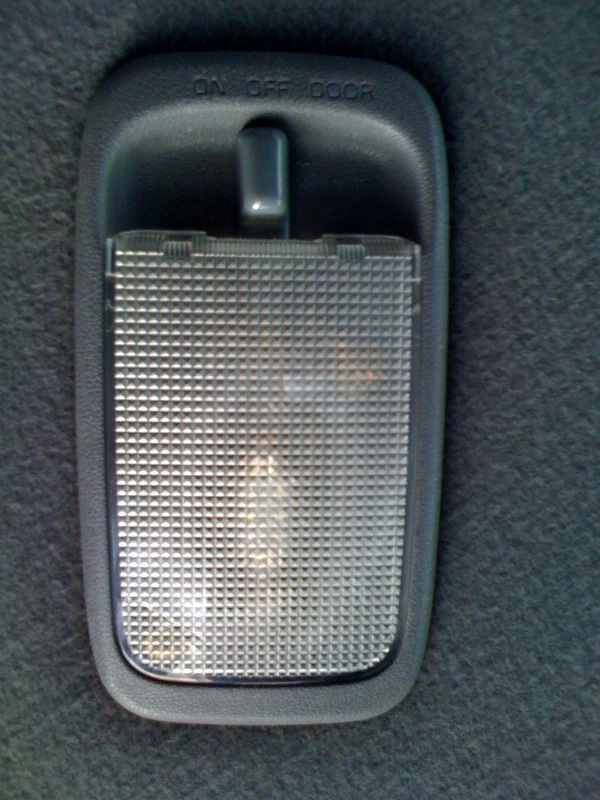

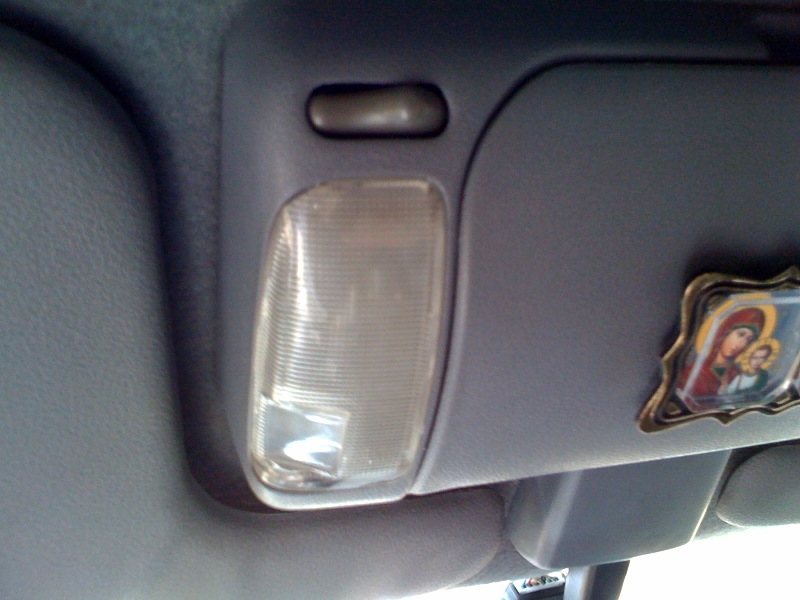

У меня вот такое вот чудо японской мысли в центре, возле зеркала ваще фиг его знает как его курочить шоб до лампы добрацца)

_________________
было: Carina E, 7A-FE LB, Liftback, England, 06/95; GLi Spec.; EFI; EUROPE P/P;
стало: AUDI A6, 95', ААН V6-2,8.

Любые запчасти в наличии и под заказ PARTPRICE.COM.UA

Для понимания врпроса влезет или ? На центральном плафоне сними стекло и промерь выемку внутри стекла - габарит плафона 105х60мм и базировался при изготовлении именно по внутреннему габариту стекла.

По поводу передка такого как у тебя - вариантов пока никаких
В Днепре с таким плафоном пока никого.
Для того чтобы такой сделать нужен образец плафона в руках.
Или ставить туда только то что предлагают рынки на замену лампочек.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Medved, центральные плафоны на каринах разные! Только вспомнил.. Блин как я мог забыть.... Есть такой как у нас и такой как у Димы_Р... Там скользящий контакт (который вкл подсветку находится прям под стеклом... А у нас спрятан во внутрь....

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

На рисунке Astra_K как раз изображен плафон не такой как у нас....

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Astra_K, сними стекло центрального плафона и приложи бумажку, вырежи как бы туда поместилась плата... и выложи здеся с указанием размеров

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

А еще лудше кроме замеров сделай фото плафона без стекла и стекла изнутри и рядом приложи линейку чтобы промасштабировать хотябы примерно.
Идеальный вариант прислать плафон со стеклом

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

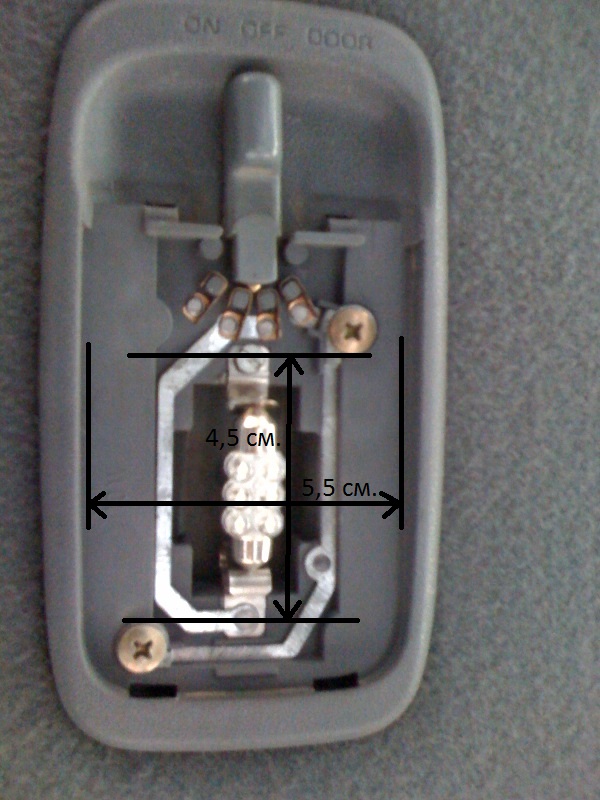

Вот мой фонарь без стекла. Выходит что плата должна быть прямоугольной (размеры указаны на рисунке с запасом по пару мм. от торцов). Плюс еще нада перекрутить контакт в другую сторону, только тада плата станет. По ходу еще вопрос, а какой толщины вся конструкция выходит?

_________________
было: Carina E, 7A-FE LB, Liftback, England, 06/95; GLi Spec.; EFI; EUROPE P/P;
стало: AUDI A6, 95', ААН V6-2,8.

Любые запчасти в наличии и под заказ PARTPRICE.COM.UA

Если получицца сделать,то я чур второй на очереди!У мну такой же плафон,как у Astra_K!!!!

_________________
Carina E,1996,liftback, 1.8 GLi Англия
7A-FE LB,механика,вишенка

Кхм кхм...
Извените что влезаю Но вы Михаил меня очень сильно оскорбили! =))))))
Как это никого в днепре с таким передним плафоном!!??? Я конечно понимаю вы все блатные с люками, а нам с очечниками очень нравяться такие передние плафоны , и центральный у меня точно такой же =)

_________________
Toyota - управляй мечтой. ВАЗ - не ссы, доедем!

Звыняйте дядько я просто не обратил внимание что у тебя спереди стоит. Это мож означать что центральный плафон у тебя такойже как у Astra_K.
А в итоге это означает что такие плафоны тоже можно изготовить.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Максимальная высота деталей 2,5-3мм+плата 1мм+скотч двусторонний дя монтажа платы в плафоне.

Но я надеюсь Денис разрешит произвести необходимые замеры и запустить в производство и такие светильники как у вас

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Конечно разрешит особенно если пробный вариант перейдет мне в пользование за некоророе количество пива =)))

_________________
Toyota - управляй мечтой. ВАЗ - не ссы, доедем!

Скорее всего так оно и будет только скорее всего на будущей неделе.Поскольку паралельно плафонам отрабатывается еще один маленький но бомбовый девайс Для поддержки репутации "психа" с паяльником

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Ждемс с нетерпением)

_________________
было: Carina E, 7A-FE LB, Liftback, England, 06/95; GLi Spec.; EFI; EUROPE P/P;
стало: AUDI A6, 95', ААН V6-2,8.

Любые запчасти в наличии и под заказ PARTPRICE.COM.UA

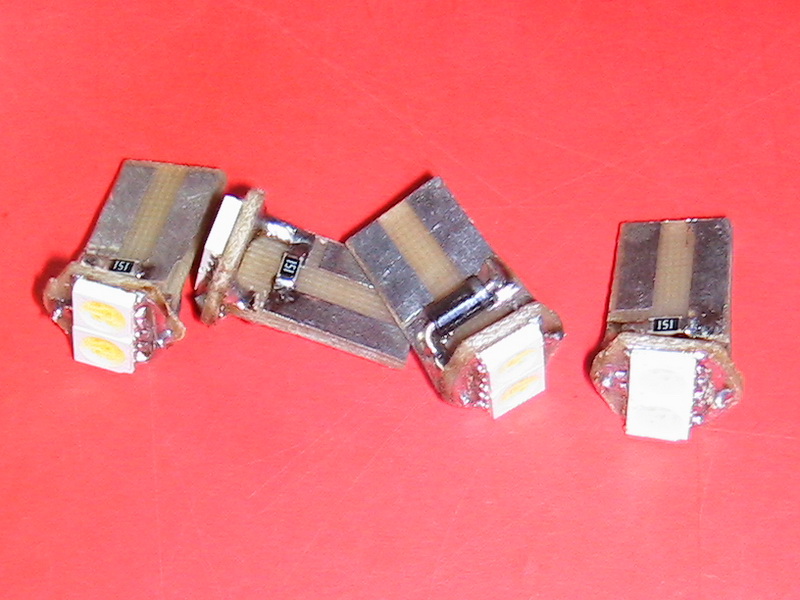

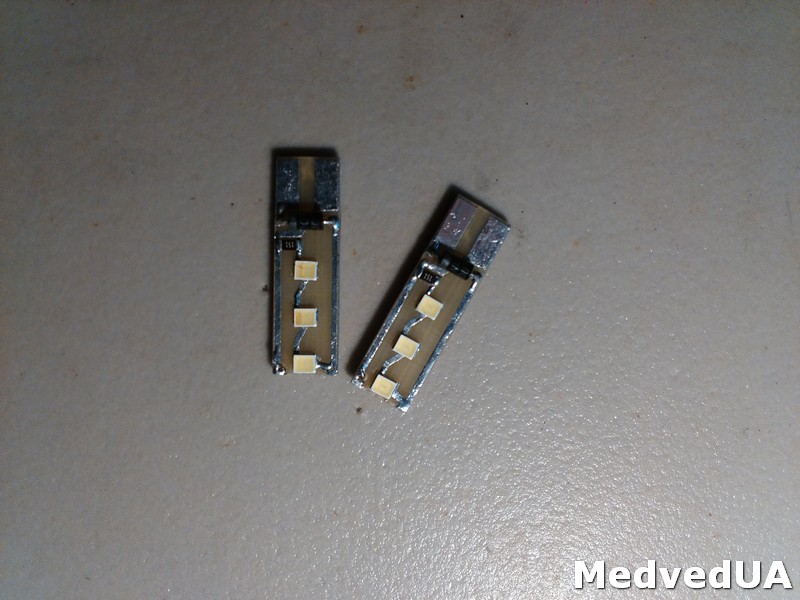

Микро (med custom) фабрика представляет - микро девайс - штуковина предназначена для установки вместо ламп формата Т10 в ангельские глазки или приборку
Причем данная идея пришла первой не мне 8)
Автор идеи Dima воплощение Medved ,тестировать будет Dima.Стоимость одной (лампы) - 25гривен

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Мужики, ну ваще жестяк. МОЛОДЦА!!! А с моим типом плафона шо-то слышно?

_________________
было: Carina E, 7A-FE LB, Liftback, England, 06/95; GLi Spec.; EFI; EUROPE P/P;
стало: AUDI A6, 95', ААН V6-2,8.

Любые запчасти в наличии и под заказ PARTPRICE.COM.UA

http://www.ledlamp.com.ua/news/index.ph ... NT_ID=1805 может будет интересно.

_________________
было: Carina E, 7A-FE LB, Liftback, England, 06/95; GLi Spec.; EFI; EUROPE P/P;
стало: AUDI A6, 95', ААН V6-2,8.

Любые запчасти в наличии и под заказ PARTPRICE.COM.UA

Да! Медведю огромный респект! Жду не дождусь когда поставлю сей девайс
Astra_K, твой плафон в стадии разработки

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Кст. в диодах под цоколь Т10 (фото выше) установлены 2шт 3х кристальных диодов И получается мега сладкое предложение в приборку и т.д....

Т.к. другие подобные диоды или дорогие или более слабые... На ледлампе самые простые "аналоги":
с одним 3х кристальным смд стоит 14 грн.
лампа с 5ю однокристальными смд стоит 19 грн...

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

де вы диоды такие берете?
аблизательно покажите результат в ангел.глазках!! тока на одну фару поставьте те шо были и эти.. шоб мона было сравнить свечение !!!

_________________
2.0 седан"94"Англия
не спи за рулем!
а если спишь, бди в оба!
_____________________
ася 4896четыресемеркиO

где берем - на рынке берутся обычные 3х кристальные смд диоды, смд резисторы. рисуется и травится плата. вырезается, и на нее напаиваются диоды

поверь результат будет
у меня сейчас стоят оранжевые с яркостью 200 мкд. Т.е. 4 шт (в одной лампе 4 однокристальных смд) светит 800 мкд. в глазах их 16 шт. Итого 12800мкд.
Расчетная яркость новых диодов - 4500 мкд. Т.е. 2 шт светят 9000 мкд. Итого 16 шт дают 144000 мкд Разница с 12800 налицо
