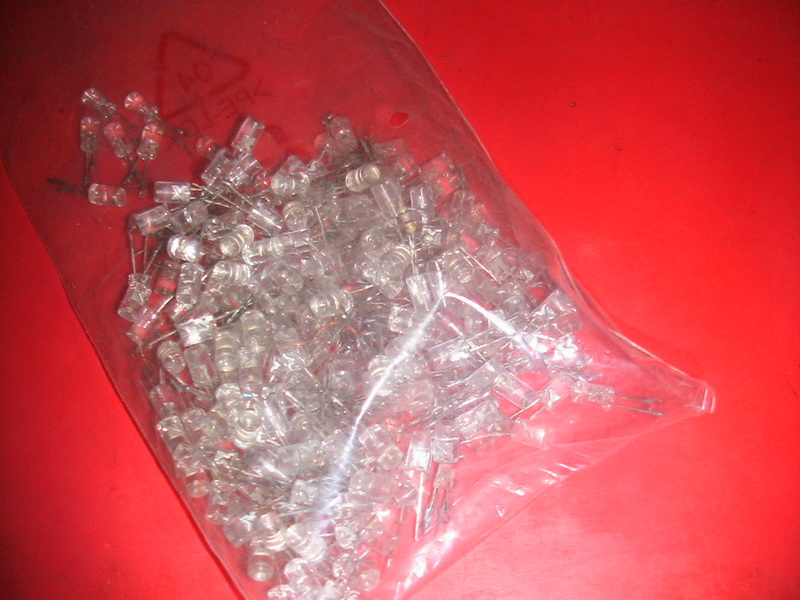

Бессонница диодики из гирлянды недают покоя

Начал с самого маленького - подсветка багажника (стандартный плафон в вагоне).

На него ушло :
1.Диоды - 16шт.
2.Резисторы млт 0,125х30ом - 4шт.
3.Термоусадка Ф3,5мм - ок 6см.
4.Стеклотекстолит односторонний 25х35мм - 1шт.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

В течении часа (при наличии опыта) быстренько соорудил макетную плату на замену стандартной лампочки.
Применялись :микродрель,надфили,ручной лобзик,сверло Ф1,3мм,наконечники от лампочки и немного нецензурных выражений - плата на вид большая а пилить и сверлить чот из рук вылетает (мелковата).

На резисторы одета термоусадка чтобы небыло лишних замыканий.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

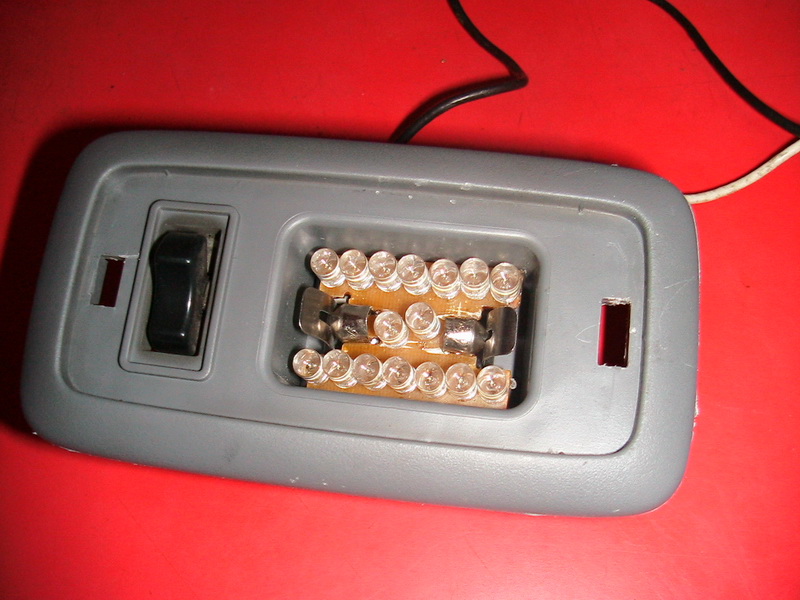

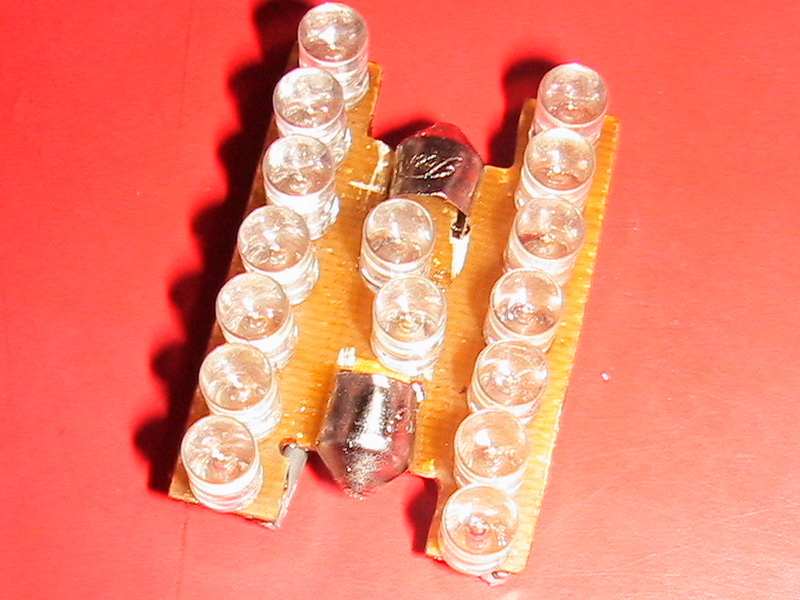

В итоге получилась вот такая чтуковина .

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

не перестаю поражаться твоей мниатюрной работе!! однозначно респект!!!

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

ага, из разряда - очумелые ручки ))))
надо срочно покупать паяльник и изучать электротехнику

_________________
Carina E, 1.8GLi, 7A FE LB, седан, 1996-97, агличанка

...и гирлянду купить не забудь

_________________
Карина Е. 1993 г. 4A-FE LB. Седан. Англичанка. Фиолетовая.

Прыкольно!
Респект за реализацию!

_________________
Toyota Carina Е - 1.6 - 4A-FE (LB) - 1994 - МКПП - XLi - SB Англия.

"при выходе из строя ламп головного света , можно использовать как временный заменитель"

_________________
-=Ездит на Rymax //Holland// 10w40 =-

а нет желания мне такую сварганить?

а то купил 3*3 а крышка плафона не закрывается, и торчит....

могу денежку перевести Приватом

_________________
Была: Toyota Carina E, Great Britain, 1997г. Июль
Wagon, 7A-FE (1.8 ) LB, С57, Skala Special
"Silver bullet"

Стал: Toyota Picnic, Japan, 1999г.
Дизель 3С-ТЕ (2,2) 90 л.с.
"Silver shell"

Я подумаю как по мне это сильно быстрое исполнение,потому шо руки чешутса

Для людей и за деньги нужно знать точно что ты ставиш и давать гарантию на надежность.

Пора налаживать мелкосерийное производство

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

пора- пора налаживать производство!

ну судя по виду собрано не плохо

_________________
Была: Toyota Carina E, Great Britain, 1997г. Июль
Wagon, 7A-FE (1.8 ) LB, С57, Skala Special
"Silver bullet"

Стал: Toyota Picnic, Japan, 1999г.
Дизель 3С-ТЕ (2,2) 90 л.с.
"Silver shell"

ЗОЛОТЫЕ РУКИ!!!!

_________________
93' 4A-FE LB GLi Japan

отлично. как с завода

_________________
_____________
Настоящая хронология мира.
______________

Поправка почти... как с завода проверял вживую вечером уже в машине Дима свидетель в плафонах обратная линза не рулит получается двойное рассеивание ,диод рассеивает и стекло плафона делат тож самое итог недостаточная освещенность.
Нужно либо увеличивать количество диодов (+4шт по максимуму ) либо применять другие с обычной линзой.
Так что производство еще на стадии экспериментов

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

После неудачи с освещенностью в заднем плафоне решено было подвергнуть переделке средний плафон НО с применением более проверенных источников деталей

Созрел план создать чудо на базе :
1.smd диодов трехкристальных - 30шт-3гр\шт - 90гр
2.резисторы МЛТ 180ом - 10шт-10коп\шт - 1гр
3.плата - стеклотекстолит односторонний-110\65мм - нашлась в закромах родины - такие заготовки от5гр\шт цена зависит от толщины.

ПРЕДУПРЕЖДАЮ СРАЗУ НА ИЗОТОВЛЕНИЕ ПЛАТЫ УШЛО 5 ЧАСОВ , Я НЕ НОВИЧОК В ЭТОМ

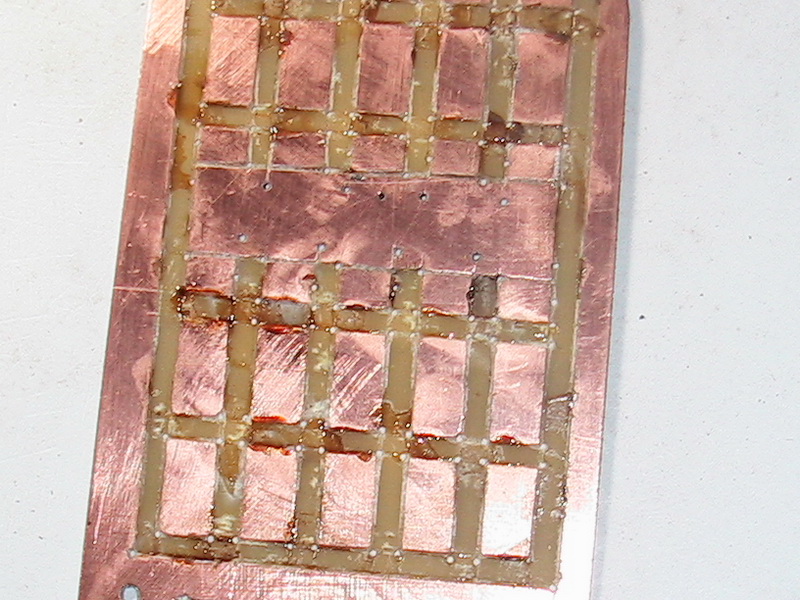

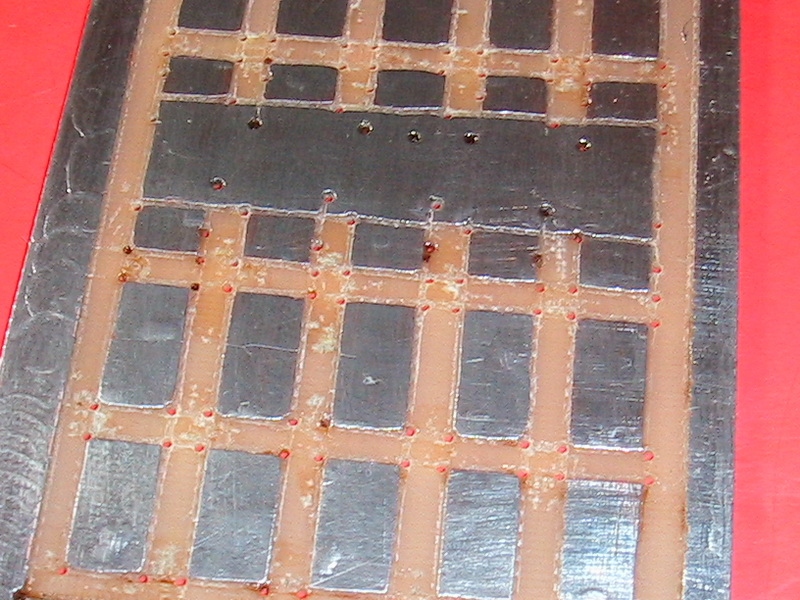

Плата изготавливалась методом прорезания меди до диэлектрика.

Далее пошагово и в кратце Новичков в делах пайки прошу не обижатся - будет интерестно отвечу на все вопросы ,подробности сразу просто грузят и отвлекают от сути.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

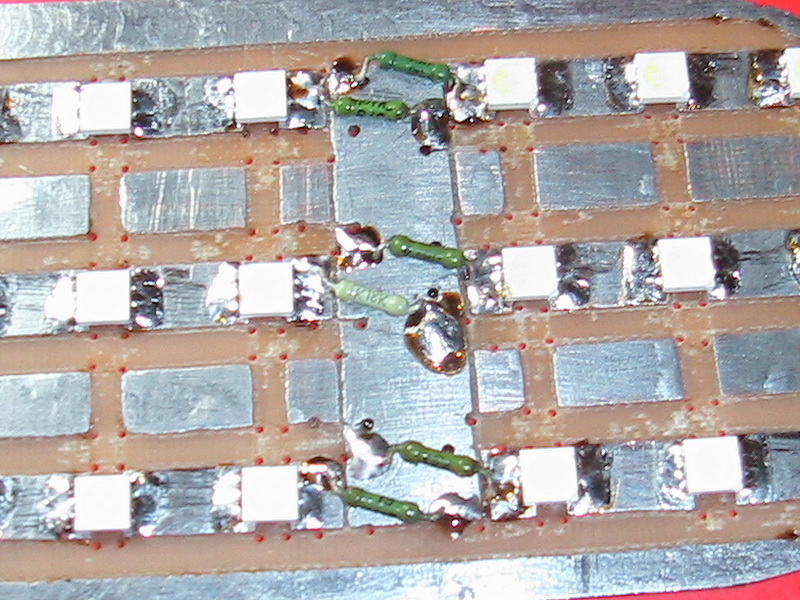

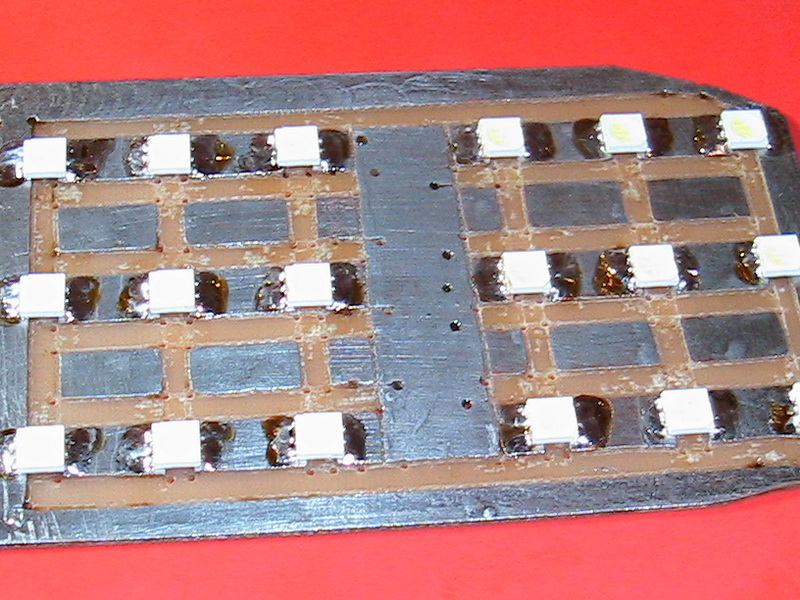

Как можно заметить выше установлено всего 18 диодов

В процессе пайки диодов я подумал а не многовато ли и решил пока ограничится тем что припаял
Припаять то можно а вот выпаять обычным паяльником такой диод означает перегреть насмерть

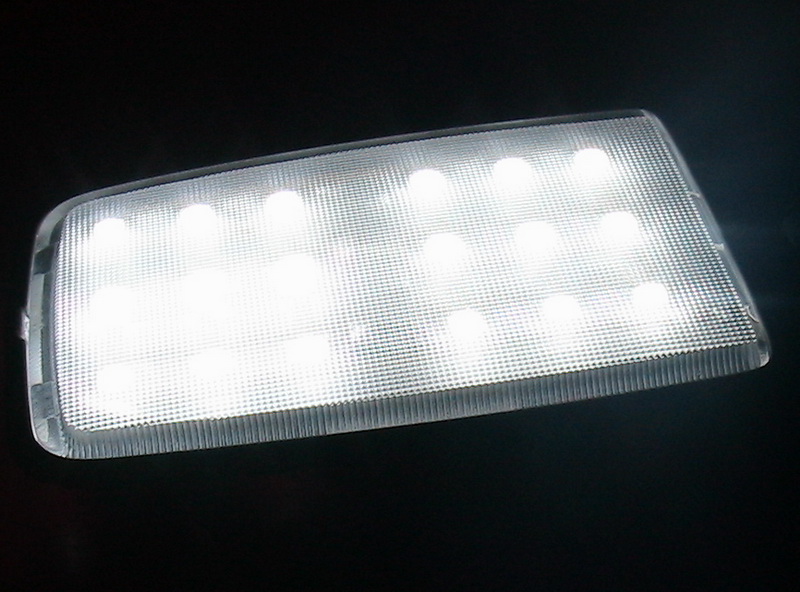

После вечернего тестирования с уверенностью заявляю
Все супер - на задних ковриках можно "Бисер собирать"

Для желающих ослепить встречное движение освещением в салоне можно уплотнить монтаж и довести количество диодов в фонаре до 50ти.

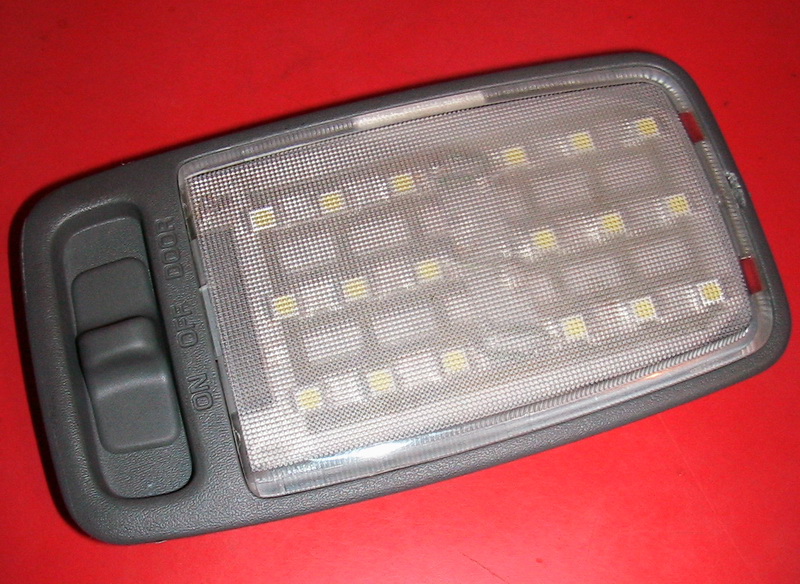

Далее фото масштаба размеров и наконец готовое и работоспособное изделие.Проверка производилась на столе от лабораторного блока питания.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

даа. респект, отлично получилось!!!
а можешь сфоткать салон подальше?

_________________
_____________
Настоящая хронология мира.
______________

вот это реально зачет!

_________________
Карина Е, 2.0 GLI, лифтбэк,1993,красная,Japan, кондиционер

бомба!!! видел в живую - люстра! Респектище! Чую скоро я поеду за СМД и платой

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

таки да, необходимо открывать мелкое производство ))))
я думаю желающие приобрести уже есть
теперь бы фото как светят в салоне

_________________
Carina E, 1.8GLi, 7A FE LB, седан, 1996-97, агличанка

ЖИРРРР!!!! Клево вышло, молочага. Будет времч тож поэксперементирую. С твоего разрешения привлеку тебя как матерого консультанта

_________________
было: Carina E, 7A-FE LB, Liftback, England, 06/95; GLi Spec.; EFI; EUROPE P/P;
стало: AUDI A6, 95', ААН V6-2,8.

Любые запчасти в наличии и под заказ PARTPRICE.COM.UA

Попробую сегодня сфотать

Мелко серийное производство не за горами незабудьте что себестоимость изделия плавает в районе 60-90 гривен и зависит от комплектующих ,сюда нужно еще добавить 100% при ручном изготовлении платы те цена 120-180гр.
Если найду где заказать платы то будет другая стоимость работ

А консультации это запросто - лишбы у желающего собрать нечто подобное энтузиазм не закончился

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

так производство не только на каришки
но и на другие авто можно

_________________
Carina E, 1.8GLi, 7A FE LB, седан, 1996-97, агличанка

МО- ЛО- ДЕЦ!!!

_________________
Была: Toyota Carina E, Great Britain, 1997г. Июль
Wagon, 7A-FE (1.8 ) LB, С57, Skala Special
"Silver bullet"

Стал: Toyota Picnic, Japan, 1999г.
Дизель 3С-ТЕ (2,2) 90 л.с.
"Silver shell"

100 пудофф нужен только плафон со стеклом в комплекте чтобы смакетировать плату
