только вчера поставил в плафон модуль вежливой подсветки и разочаровался т.к. лампа загорается после открытия двери тоже с задержкой около 7сек. а такой прикол вообще не в тему при желании включить свет, не открывая дверей т.е. в позишине ON свет не включается, а включается тоже при открывании дверей и с задержкой)
может я не правильно что-то подключил или может надо просто свести как-то задержку до 2сек. это было бы нормально, а 7сек. дофига
на видеоролике двери откр/закр быстро потому и кажется, что всё работает как надо
а если подержать дверь закрытую секунд 10, то имеем 7сек. тупёжа

_________________
89850423722 / 89680981388 Виктор

Переключатель плафона зделан так что (постоянный+) всегда подается на лампу(схему), управление идет по минусу. В положении Дверь управляющий минус приходит с дверного концевика, в положении ON управляющий минус через переключатель плафона приходит на прямую с кузова через винты крепления плафона.
Здесь фото плафона комплектации без люка на нем виднее работа переключателя.
http://carinae.com.ua/forum/viewtopic.php?t=1390

По тупежу, схема чем управляет простой лампой или светодиодами?

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

подключал не я, а человек, который не далёк от электрики - автозвуком занимается
у меня лампа обычная, не диоды
п.с. что именно смотреть по ссылке выше?

_________________
89850423722 / 89680981388 Виктор

По ссылке есть фотка салонного плафона без стекла, на ней видно что в положении ON шарик напрямую замыкает один из контактов лампы на землю, с подключением где то немного напутано, скорее всего питающий и управляющий минусы замкнуты и взяты от провода приходящего с концевиков.

При работе на лампу время на поджиг увеличивается как раз на 1-2 секунды.
Здесь надо либо сделать новую плату и настроить ее под лампу, либо на месте подобрать резистор отвечающий за запуск.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

какой резистор там стоит и какой предположительно нужно поставить?

_________________
89850423722 / 89680981388 Виктор

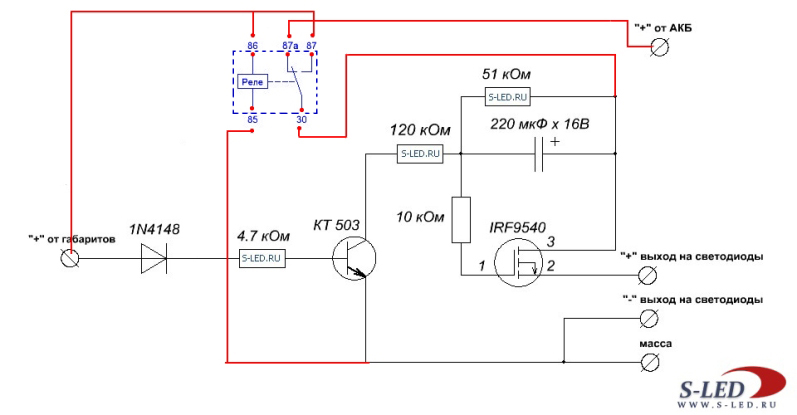

Салонный делался по схеме с доработкой
для управления по минусу удален транзистор кт503, за время запуска отвечает резистор на 120ком (установлен ~41 - 47ком) именно его и нужно уменьшать.
Нужен резистор ~ 22 - 33 ком (0,125 - 0,5 ватт).

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

ага..попробую тогда распечать картинку, снять девайс, поехать на радиорынок, купить нужный резистор и потом к своему знакомому паять..уж очень хочется уменьшить эту паузу вдвое
т.е. если поставить твою плату с диодами, то будет задержка около 3сек?

_________________
89850423722 / 89680981388 Виктор

Если не меньше. Когда сравнивал работу схемы на диоды и лампы полной яркости они достигают почти одновременно.
Диод уже успевает зажечься и плавно становится ярче а лампочка сначала дуется 1-2сек и разгорается более резко доганяя диоды.

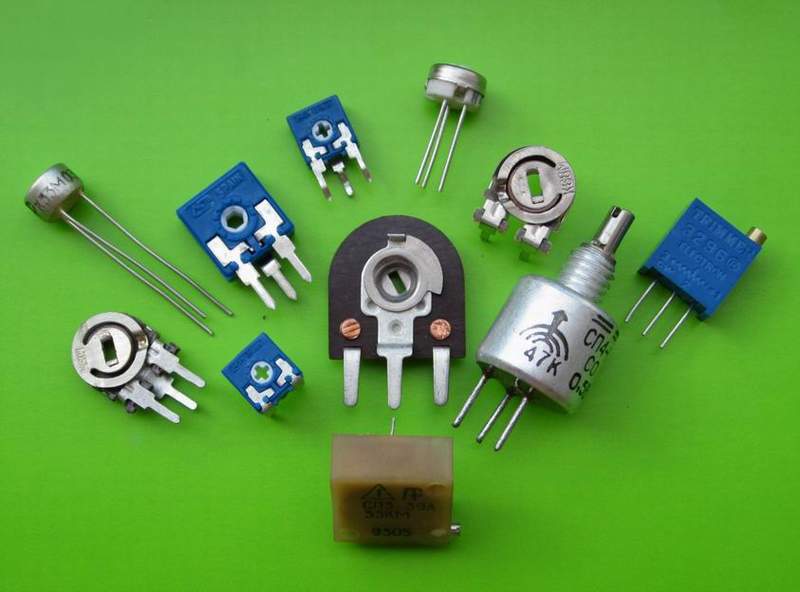

Купи подстроечный резистор 33 - 47 ком, поставиш вместо постоянного и отрегулируеш по месту как нужно.
Шоб не пришлось много раз ездить.

Постоянные чаще всего по одному не продают.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

о каких 1-2сек. речь когда задержка 7сек. ?
мы же говорим про модуль, который был прислан мне т.е. модуль, который получили все, кто заказывал или как ?

_________________
89850423722 / 89680981388 Виктор

Запутались, 1-2 сек это разница между работой лампы в сравнении с диодами.
Один и тот же модуль на лампе выдаст общее время 7 сек а на диоды порядка 5ти.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Миша!
Человек хочет быстрый розжиг за 1-2 сек и плавное затухание 7-10 сек.

_________________
Carina E 1,6 LB 94 г.в. седан англичанка в 742 цвете 0983831144

да меня устроит по 2сек там и там
просто не пому как эот модуль может устраивать остальных, даже если стоят диоды..открыл дверь и ждёшь 5сек света, когда уже вышли все и т.п. 5-7 нет разницы - это реально долго

_________________
89850423722 / 89680981388 Виктор

Схема на аналоговых деталях и точность ее работы сильно зависит от разброса параметров всех комплектующих. Сколько ни собирал всегда приходилось дополнительно подбирать резисторы как по времени запуска так и по времени затухания.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

ИМХО тогда надо указать в теме, что с этой хренью будет долгая история
какие составляющие, какой разброс пар-ов? тут или стоковая лампа накаливания или диоды (уже ваши)
я не думаю, что существует некий разброс пар-ов среди карин со стоковыми лампами накаливания..ну что у них может быть разного? сечение проводов?
т.е. можно делать свои модули, как для лам накаливания, так и для диодов, которые будут работать в адеквате, как с теми так и с другими
в моём случае - у меня никто не спросил с чем будет работать модуль..

_________________
89850423722 / 89680981388 Виктор

Подскажите пожалуйста!Хочу сделать подсветку дверных ручек внутри салона.Куда или к чему можно запитать диоды?

_________________
CarinaE,GLi1992,3S-FE,МКПП,Японка,Фиолетовая

Зависит от того когда должна включатся эта подсветка.
В любом случае провода выводить из дверей в салон.
Если включение на открытие дверей (+) можно взять с центрального плафона а (-) на дверных концевиках через диод. Тогда каждая дверь будет включатся самостоятельно.
Если постоянная подсветка в режиме габаритов то запитывать от линии габаритов(подсветок печки или приборки).

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

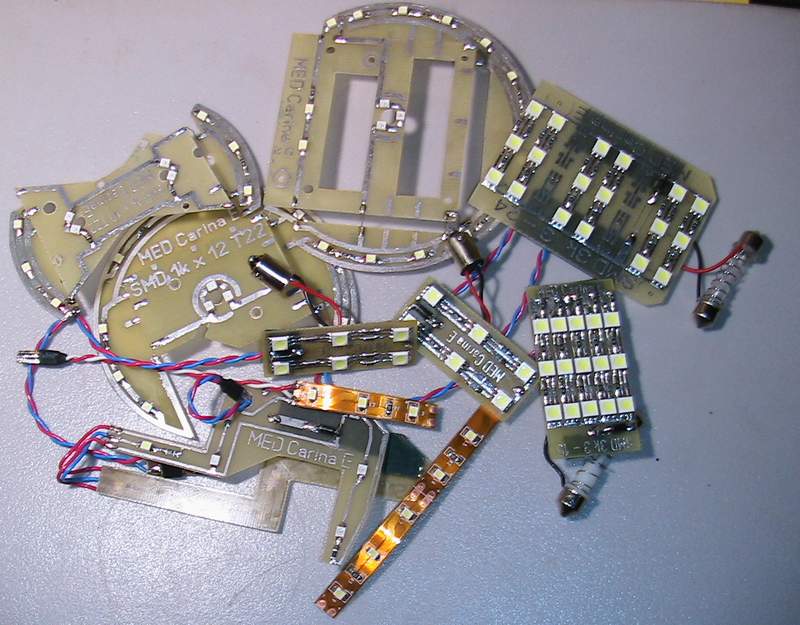

Очередной комплект для Т22 и полного пересвета салона отправляется новому владельцу.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

И по чем будет стоить такой наборчик (седан, без люка, приборка Т22)?

Кстати, Миша, не пробовал такую ШТУКУ замутить?

_________________
Моя Кариша
Мы на DRIVE2.RU

Такой наборчик на седан - приборка+печка+центральный плафон+очечник+прикуриватель и бардачек = 640 гривен.

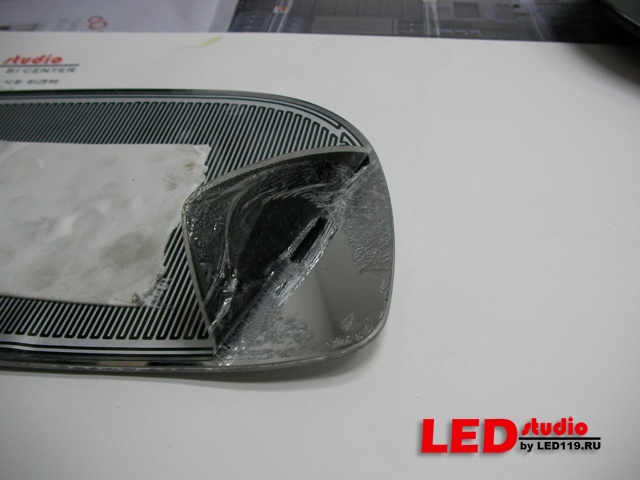

Таких еще не делал, если соберусь то цена будет около 150 гривен без анимации. Там очень большой геморой со снятием зеркала размыванием защитного слоя и если зеркало с обогревом еще и его нужно подрывать.
Для себя так бы не делал, для сзади едущего вполне достаточно задних фонарей, для тех кто сбоку и рядом такой поворотник не виден. Учитывая яркость и место установки направление свечения будет водителю конкретно по глазам.

Для поворотника на зеркале предпочтителен всетаки вариант с расположением на наружной поверхности корпуса зеркала.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Если туда лезть то надо заморочится по полной.
Ставится такая плата вот сюда.

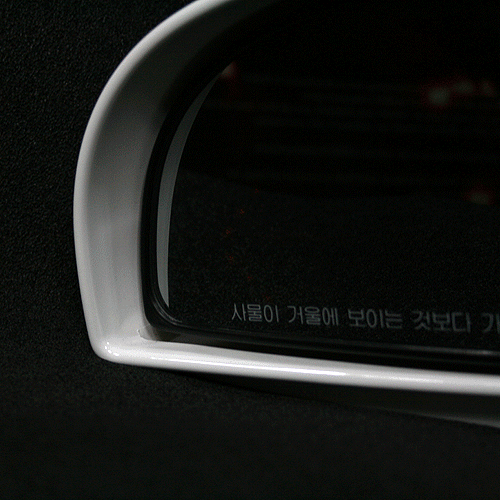

Есть вариант еще по прикольней.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

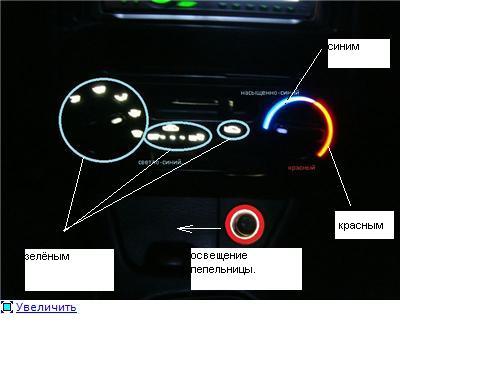

Миша хочу заказать тебе подсветку печки и прикуривателя. Печка в зелёном цвете,крутилка тепло-холодно -сине красная .Прикуриватель-красная+ светодиод на подсветку пепельницы белый (с регулирующим сопротивлением) что б сам отрегулировал яркость.Там у меня вмонтирован термометр электро.

_________________
KarinaE 2.0GLI ST191 3S-FE. S-54 JAPAN
93г- изготовл. 95г- продана. Кондёр, круиз-контроль ,борт.комп,седан,.
http://carinae.com.ua/forum/viewtopic.php?f=17&t=1979
https://www.drive2.ru/r/toyota/carina_e/1168277/

_________________
KarinaE 2.0GLI ST191 3S-FE. S-54 JAPAN
93г- изготовл. 95г- продана. Кондёр, круиз-контроль ,борт.комп,седан,.
http://carinae.com.ua/forum/viewtopic.php?f=17&t=1979
https://www.drive2.ru/r/toyota/carina_e/1168277/

Пошел делать заготовки.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Фотка есть как ты его туда пристроил.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Термометр от батарейки.Покупал с задумкой что б поставить в место заглушки кнопки-не влезло а куплено.С пенопласта держащий корпус.Закрыл с верху кусочком ковра от карины вырезано по пепельнице.Всё аккуратно смотрится.Термометр находится ниже окошка подсветки.Лампочка выдаёт мало света.Ночью ни хрена не видно.Миша про подсветку печки-По яркости можно регулировать будит или методом подбора сопротивлений?Хочется довести гармонию с освещение всего.Если будет ярко светить -тоже не ахти.На фотках светит как фонать освищения салона-(Сильно ярко)

А по фоткам то сделаю как буду в гараже.Карина у меня как средство передвижения.Нужно -поехал,не нужно-стоит.
