Доброго времени суток форумчанам!

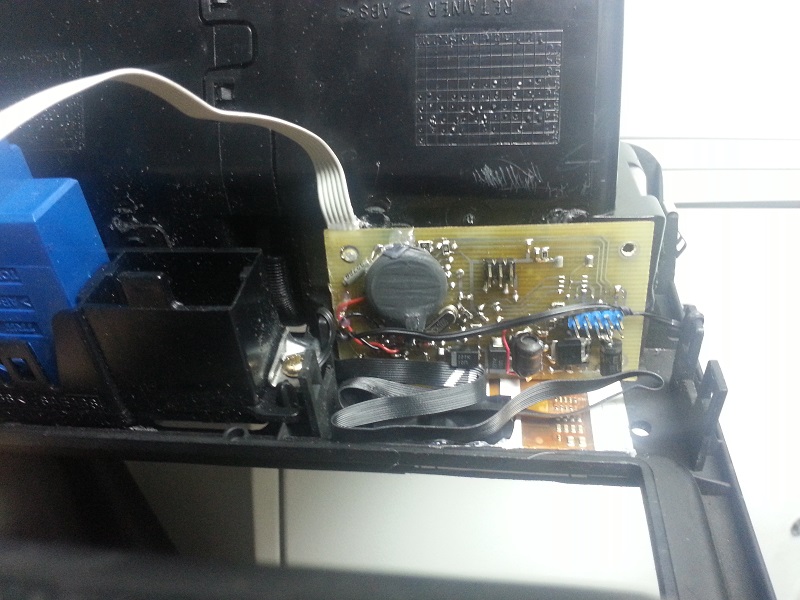

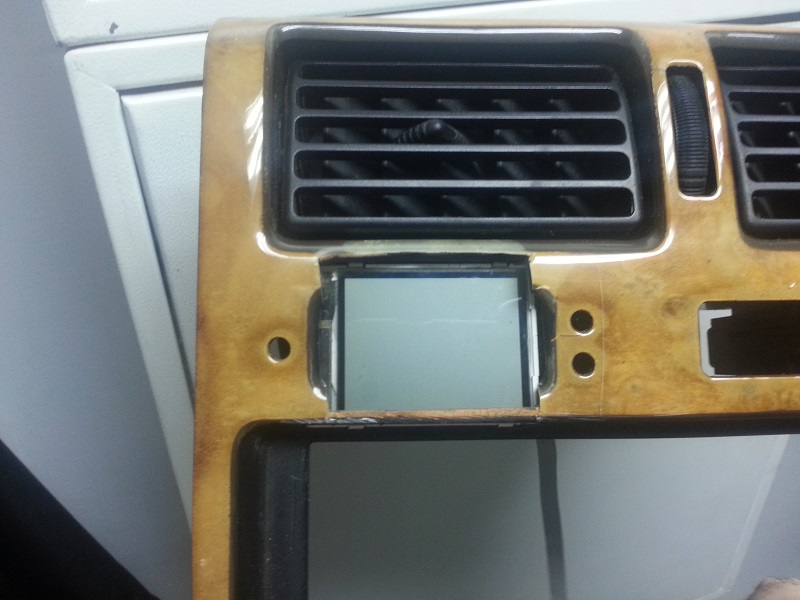

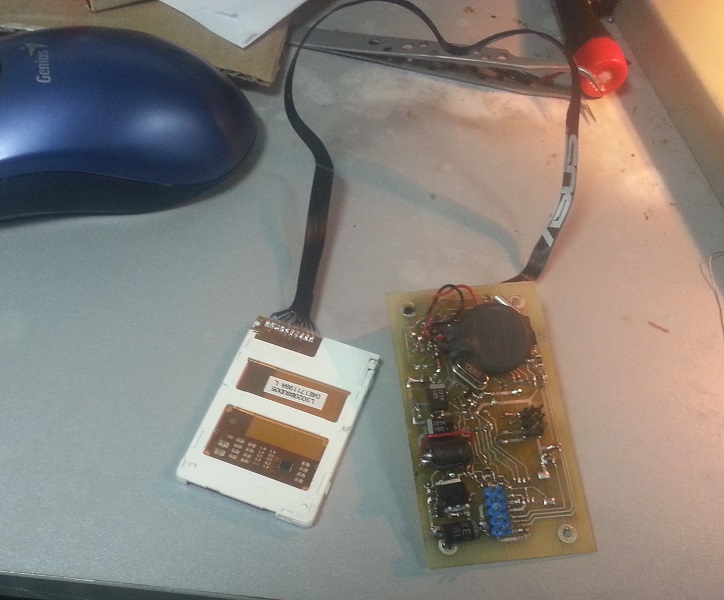

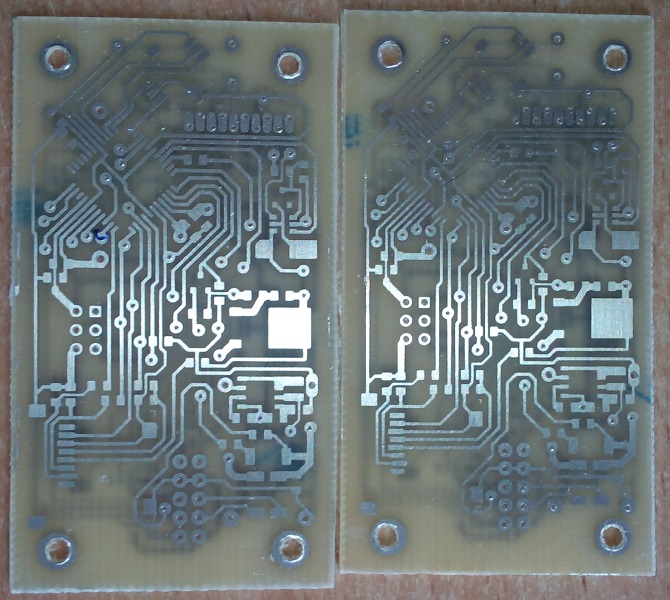

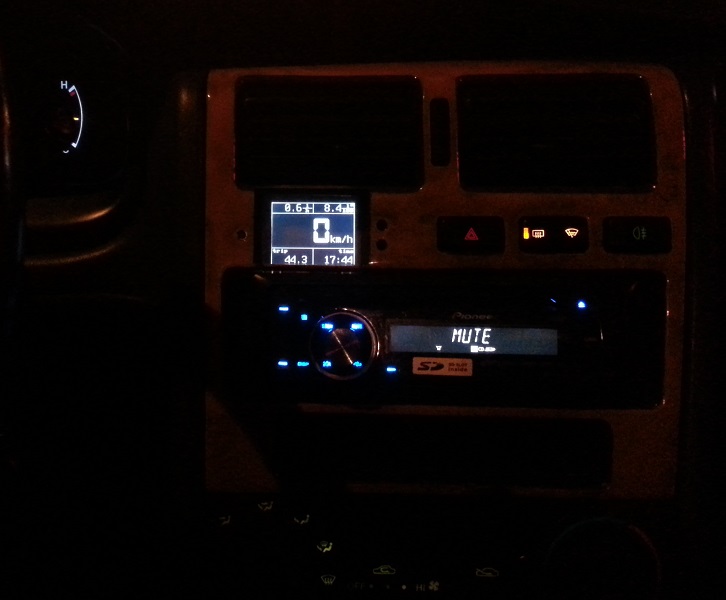

Собственно, прочитав темку о бортовом компьютере в панели приборов на российском форуме: Здесь, решил заморочиться и я. Место установки выбрал вместо часов, с небольшим распилом приборки, ибо не вмещался дисплей от сименса М65. Бюджет устройства составил около 200грн, т.к. многое нашлось среди хлама. Родную панельку портить не стал, благо есть от праворукой. Собирался девайс около 2 месяцев, периодически с появлением свободого времени и нужных запчастей. Вот недавно установил в машинку, и уже почти откалибровал все параметры. Два датчика температуры установил: один в районе правого козырька, второй между передней правой дверью и крылом, где выходит жгут. Подключение заключается в поиске провода, идущего на одну из форсунок, и провода с дачтика скорости, их я подключил возле ЭБУ, ну и конечно питание плюс , минус акб, и + зажигания. Джойстик выведен в отверстие от кнопки часов (пока без подходящего колпачка).

на данный момент БК может следующее:

1. Измерение скорости автомобиля
2. измерение мгновенного расхода.
3. измерение среднего расхода.
4. расход на 100км пути при данном ритме езды.
5. измерение расхода за поездку, среднего расхода за поездку, (средней скорости за поездку).
6. общий пробег, общий расход
7. пробег за поездку
8. температура в салоне, на улице... 2 термодатчика
9. напряжение в бортсети
10. время
11. обороты двигателя (правда чем больше форсунок, тем больше градация - измерение импульсов за секунду... погрешность при 4 форсунках до 120 об)
12. считает разгон машины до 100км в час.
13. функция напоминания о превышении скорости (60, 90) при превышении раздается сигнал и на экране появляется предупреждение.
14. считаются пробеги: фильтры(салонный, топливный, маслянный), масло, антифриз, тормозная жидкость, колодки зад, колодки перед, свечи зажигания, ремень ГРМ и ролики.
15. при приближении пробега расходника к заданному из настроек, раздается сигнал и выводится сообщение о необходимости его замены в скором времени.
16. Виртуальный бак (заливаете на заправке, например, 20 литров, добавляете в виртуальный бак +20 литров и смотрите как топливо в нем уменьшается...) p.s. в будущем добавлю рассчетный пробег на топливе в баке при текущем и среднем расходе.
17. обновление прошивки с MMC,SD,microSD карты.
Взято Здесь

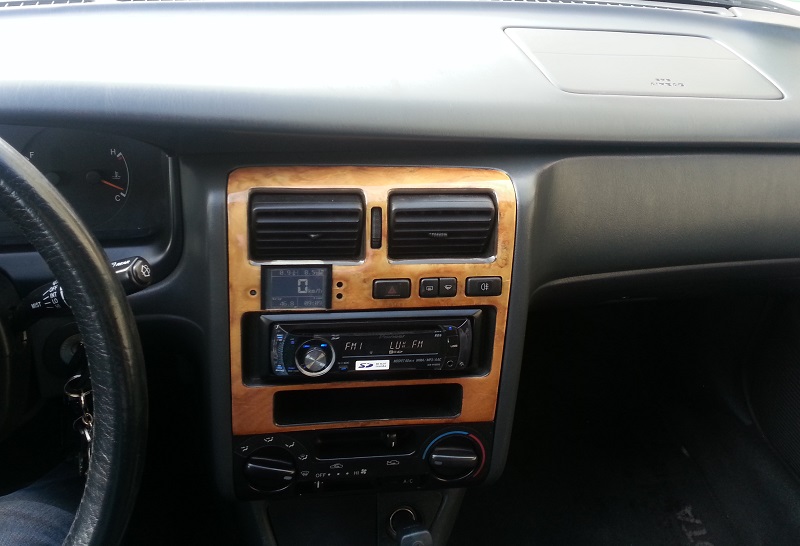

Качество фото не очень получилось, но как есть. Осталось обтянуть карбоновой пленкой для лучшей косметики.

_________________
CarinaE sedan, 94 7A-FE AT, Camry 2.4, 2003.XLE black, теперь RX400h, Hybrid 2007
продаю запчасти на Карину Е б/у

Молодец!
Шото у меня ручки зачесались....

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

а за гроши кто сделает мне???а???

_________________
carina-E 1.6 LB

Вещь!!!
Буду второй на очереди если пойдет в массы
Ориентировочная стоимость?
Центральная консоль с праворульки? Длины проводов у кнопок (аварийка и т.д.) хватает или нужно наращивать?

Петя крассафчег. Все таки осилил задумку - респект!

_________________
Карина Е, 1996 года, двигатель 1,8 VIN sb153abk10e051267

Третий в очередь А насколько геморней будет запилить энтот компьютер в спидометр, под стрелку, как на примере ру. форума?

_________________
Моя Кариша
Мы на DRIVE2.RU

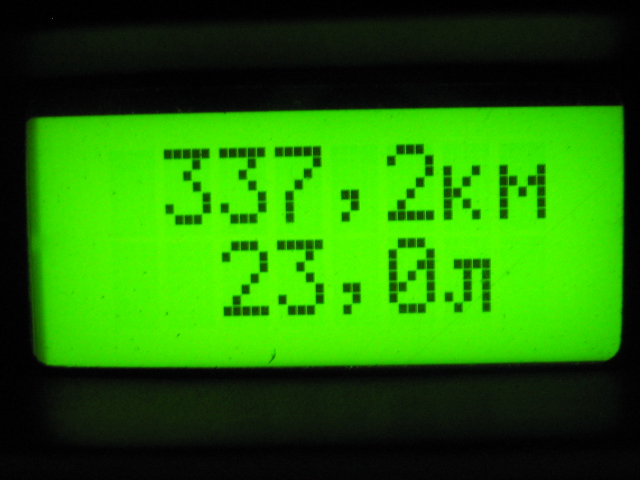

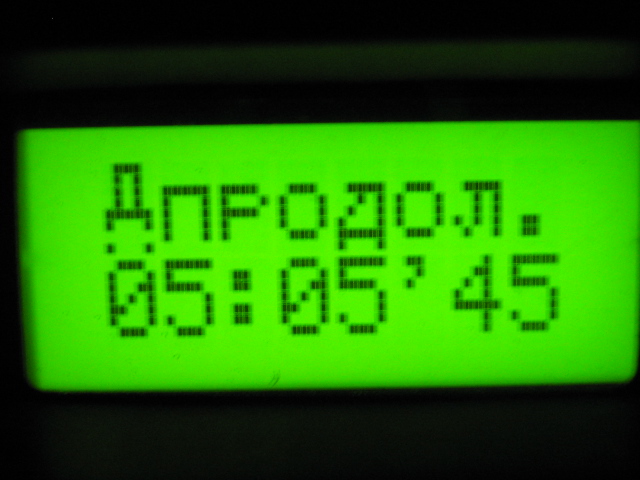

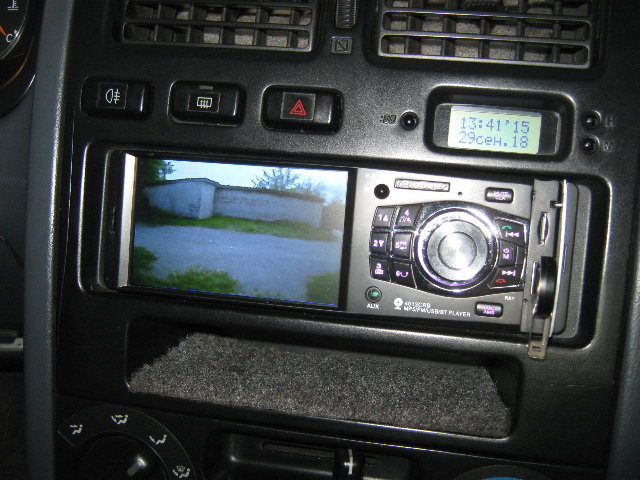

Конечно он 200 грн стоить не будет.Проще от СЕРЖ ЭЛЕКТРОНИК купить за 800 грн. купить.Исполняет все теже функции( +) показывае кол-во бензы в баке и остаток на сколько км хватит.(-) замены расходников нет.Себе купил нарадоваться не могу

_________________
KarinaE 2.0GLI ST191 3S-FE. S-54 JAPAN
93г- изготовл. 95г- продана. Кондёр, круиз-контроль ,борт.комп,седан,.
http://carinae.com.ua/forum/viewtopic.php?f=17&t=1979
https://www.drive2.ru/r/toyota/carina_e/1168277/

да, кнопки достают с запасом.



если в приборку - то надо спиливать кусок спидометра, и лишиться счетчика суточного пробега, ничего сложного, но я не стал портить.

_________________
CarinaE sedan, 94 7A-FE AT, Camry 2.4, 2003.XLE black, теперь RX400h, Hybrid 2007
продаю запчасти на Карину Е б/у

с его габаритами он бы хорошо стал в пепельницу и закрывался в придачу

_________________
KarinaE 2.0GLI ST191 3S-FE. S-54 JAPAN
93г- изготовл. 95г- продана. Кондёр, круиз-контроль ,борт.комп,седан,.
http://carinae.com.ua/forum/viewtopic.php?f=17&t=1979
https://www.drive2.ru/r/toyota/carina_e/1168277/

Вот и я смотрю вещь классная, но резать ни приборку ни консоль не совсем хочется.

_________________
Была carina-e GL, 1,6L 4A-FE LB, AT190L-ALMNKW, 1995
Next carina-e XL, 1,6L 4A-FE LB, 1996, МКПП, Английская снаружи, японская внутри
SWAP 7afe STD celica+коробка С57
У Carina E нет года выпуска, есть состояние

Дисплей можно конечно просто на консоль приклеить двусторонним скотчем, я рассматривал такой вариант, но решил что внутри более по ГОСТу будет))).

_________________
CarinaE sedan, 94 7A-FE AT, Camry 2.4, 2003.XLE black, теперь RX400h, Hybrid 2007
продаю запчасти на Карину Е б/у

PPetr
так что там стем что бы сделать??
дам даже nokia_6170 на растерзания!!!

_________________
carina-E 1.6 LB

Не, Сорри, на заказ не делаю. Времени столько нет, нокий и тп. у меня оооочень много(работаю в СЦ).
Легче китайцам заказать, но нужно количество немалое, они слепят все по феншую, за копейки.

_________________
CarinaE sedan, 94 7A-FE AT, Camry 2.4, 2003.XLE black, теперь RX400h, Hybrid 2007
продаю запчасти на Карину Е б/у

Сорри всем, но на очереди первый я (ибо я Петин брат)))))))

да тут то и очереди нет!!

_________________
carina-E 1.6 LB

Это называется БЛАТ

_________________
Toyota Carina E GLI 4A-Fe LB Lift
JT164ATK000044069

А где такой купить??? Идеальный вариант ведь

_________________
Carina E, 1997 г.в. XLI 4A-FE STD, Красный седан
