 Заголовок сообщения: БК на основе ESP32
СообщениеДобавлено: 28 дек 2021, 15:33
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 14 ноя 2009, 23:42
Сообщений: 1123
Откуда: odessa
Год выпуска: 1997
Комплектация: XLi
Объем двигателя: 1.8
Тип кузова: Вагон
Родословная: Англичанка
Всем привет!

БК, по сути закончен и работает. У меня в машине новый вариант работает уже с пол-года без проблем. Без дела валяется один из опытных образцов, где БК состоит из 2ух корпусов-основной блок и экранчик. Так что, кто хочет себе такой, вэлкам. Отдаю практически по себестоимости деталей, 1000грн. Поскольку это первый экземпляр, продаю с возможностью возврата денег в течение 2 недель. Естественно и БК нужно будет вернуть. Все пересылки за счет покупателя. Особенно было бы интересно, если б прибор был установлен на любую другую машину, кроме Карины. Отдельно, если нужен, датчик температуры, 120 грн со шнуром 3м.

Характеристики.
Напряжение питания 6-20В.
Потребление порядка 120-130 мА.
Размеры:
- основного блока 105*72*36(без учета креплений), 127*72*36(с учетом креплений)
- блока индикации 71*46*19(без учета крепления)
Экран TFT LCD 1,8” 128*160пикс
Длина кабеля от основного блока до блока индикации – 1м.


Подключение:
1. Постоянные +12В;
2. Зажигание +12В;
3. Общий;
4. Габариты (для автоматического изменения яркости экрана при включении габаритов или фар);
5. Управляющий «Минус» с любой форсунки;
6. Сигнал с датчика скорости.

Я себе предохранители не ставил, поскольку подключил БК к питанию магнитолы. Там есть оба питания и на обоих уже есть предохранители. Это самый простой вариант подключения. Естественно, если подключаться прямо к питанию, нужно ставить предохранители.

Коротко что умеет:

Отображаемые параметры:
- Счетчик №1(Большой шрифт):
1. Пройденное расстояние с шагом 50 м (до 10000 км), км;
2. Количество израсходованного топлива с шагом 0,01, л;
3. Расход на 100 км с точностью 0,01, л/100км;
4. Время поездки с точностью 1 мин;
5. Средняя скорость поездки с точностью 1км/ч.

Примечание. При достижении пробега Счетчика №1 10000 км пп.1-5 сбрасываются на «0».

- Счетчик №2(малый шрифт):
1. Пройденное расстояние с шагом 50 м (не ограничено), км;
2. Количество израсходованного топлива с шагом 0,01, л;
3. Расход на 100 км с точностью 0,01, л/100км.

Примечание: Счетчик №1 удобно использовать на отдельных поездках, Счетчик №2 - при заполнении бака от полного до полного.

- Напряжение бортовой сети;
- Время открытия форсунки, мс (среднее за 10 открытий);
- Обороты двигателя, об/мин;
- Скорость (измеряется каждые 0,5с), км/ч;
- Температура с шагом 0,25° (при наличии датчика и в зависимости от места его установки), °C ;
- Часы с календарем с сохранением хода при выключении питания (элемент CR2032);
- Обратный счетчик замены масла с возможностью установки пробега до замены с включением визуального сигнала за 500км до конца отсчета(отключаемый), км;
- Обратный счетчик любого другого ТО с возможностью изменения пробега до него с включением визуального сигнала за 500км до конца отсчета (отключаемый), км;
- Возможность изменения точности измерения пробега в зависимости от характеристики датчика скорости и размера колес (количество импульсов датчика скорости на 100м пути) ;
- Возможность регулировки точности расхода топлива форсункой, мкл/с ;
- Возможность изменения количества цилиндров двигателя, 1-12;
- Возможность регулировки яркости экрана при включении габаритов или фар, 15-255 ед.;
- Наличие 2-х цветовых схем индикации (светлые цифры на темном фоне либо темные цифры на светлом фоне);
- Автоматическая блокировка входа в меню при движении автомобиля;
- Автоматическая блокировка работы в меню при начале движения автомобиля уже после входа в меню. При движении возможен только выход в основной режим индикации;
- Сохранение всех данных, режима индикации, цветовой схемы экрана в энергонезависимую память при выключении зажигания, после чего отключение аккумулятора не ведет к потере данных;

Подробнее, если надо, инфу вышлю отдельно. Есть целая инструкция с картинками и подробным описанием.

Как выглядит:

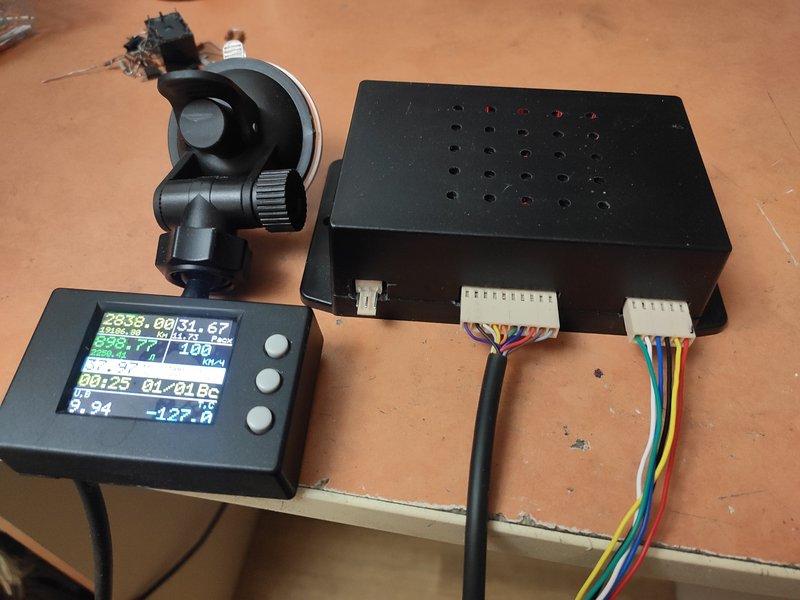

Так это сейчас выглядит у меня в машине, основной блок лежит в бардачке:

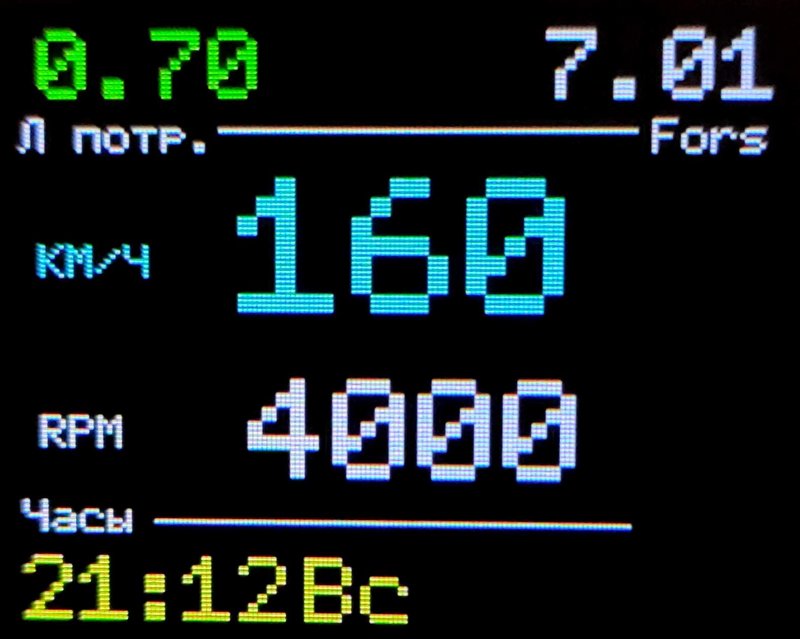

Есть еще один включаемый вариант индикации вот такой:


Он тоже может переключаться в инверсию(черные цифры на белом фоне).

_________________
Carina E Stationwagon 7A-FE LB англичанка 97г.
