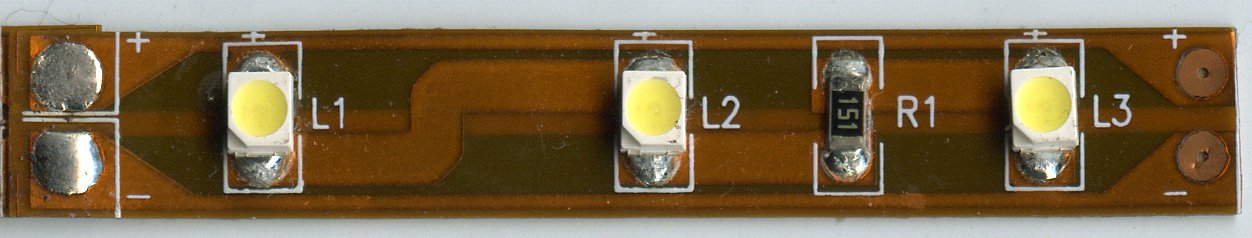

Вопрос к Dmitry_R и всем кто шарит в электрике: подскажите пожалуйста как разрезать эту ленту на отдельные диоды и потом спаять (т.е. просто удлинить и сделать гибкой). Как я понял то надо спаивать все дорожки которые перерезал. Т.е. по 3 спайки на разрез. Правильно?

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Всё гораздо проще )
Лови

_________________
CarinaE 4A-FE LB, С52, Англичанка, 06.95г седан. + HONDA AccordR 2002г.
KONI, полиуретан, IK20TT, ковши STi, POLO 10w40+AP2+МК3, Hella MicroDE.
______________
http://shevchenko-ds.prom.ua

Это зависит от того, что хочешь сделать. Если цепляешь отдельную пластину или подключаешь несколько паралельно - то на рисунке абсолютно правильно показано. А если хочешь посадить на отдельные места, а куски пластин не влазят, то с ленты спаиваешь все детали и вешаешь на провода.

ЗЫ Проще будет припаиваться непосредственно к деталям. :)

_________________
Carine E 1.6 93г 4A-FE японка хетчбэк синий

Дим, я до твоего решения с горем пополам дошел, а дальше (я пробаранил и не совсем правильно сформулировал вопрос изначально) если надо сюда вторую пластину так же подключить (разрезав)
Что я хочу сделать: пластин около 11 пластин разрезать и потом спаять, но проводами, для гибкости.

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Вот то как я мыслю сие чудо

Павел, если я с спилю детали и с такой ювилирной точностью посажу их на провода, то после 50-60 диодов я на дурку точно съеду )))))

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

На этих готовых пластинах у нас ПОСЛЕДОВАТЕЛЬНО 3 диода и резистор. Сами же пластины соединяются ПАРАЛЛЕЛЬНО? Правильно?

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Сделай проще, проведи провода, через плюсы и минусы на обоих сторонах плстины. Т.е. ты придешь к начальному варианту того, что было на панельке, только не парься с соединениями на средней части, паяй сразу первую к послейней.

Или вообще соединяй все плюсы и все минусы. Хотя... это одно и то же.

_________________
Carine E 1.6 93г 4A-FE японка хетчбэк синий

так я вроде так же нарисовал. Или нет?????

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Вопрос параллельно: чем лучше защитный лак с платы снимать? наждачкой нулевкой или химией попробовать?

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Снимается хорошо нагретым острым паяльником м флюсом, за одно сразу и припой цепляется.
На мой взгляд проще будет просто паяться к контактам, примерно так:

_________________
Carine E 1.6 93г 4A-FE японка хетчбэк синий

Пасибо Диме и Павлу. Вроде все стало ясно. Теперь будет кружок умелые ручки )))))
ЗЫ. В качестве проводов для спайки буду использовать тонкие медные провода с трансформатора (они тонкие, ими удобно работать и они идут в защитном диэлектрическом лаке).

Возьми лучше тонкую многожилку в изоляции,

_________________
CarinaE 4A-FE LB, С52, Англичанка, 06.95г седан. + HONDA AccordR 2002г.
KONI, полиуретан, IK20TT, ковши STi, POLO 10w40+AP2+МК3, Hella MicroDE.
______________
http://shevchenko-ds.prom.ua

Это правильно
